CCNA Static Routing

Ok.. kemarin kita membahas tentang dasar menghubungkan perangkat lain dengan router dan mengkonfigurasi router. Sekarang kita akan membahas tentang Routing. Sebelum kita masuk konfigurasi routing, sebenarnya apa sih itu Routing? Routing = Router? Gimana ya? Jadi gini, Routing dan Router merupakan 2 hal yang berbeda, Routing merupakan jalur kemananya paket data akan berjalan lalu Router adalah pelaku yang menunjukkan jalur kemana paket itu akan berjalan.

Routing yang akan kita gunakan untuk kali ini adalah static routing. Perintahnya adalah

Jadi kita config di dalam global mode dan masukkan alamat network yang kita ingin komunikasikan diikuti dengan subnet mask si alamat network tadi. Jangan lupa untuk mendefinisikan next hop/IP tetangganya.

Ok.. untuk lebih jelasnya, kita langsung masuk ke case jaringan di bawah ini:

Terus kita akan lakukan apa aja sih? Kita bisa lihat di bawah ini:

·      Konfigurasi PC

·      Static routing

·      Misi utama: PC-A bisa ping atau berkomunikasi dengan PC-B maupun PC-C ataupun kebalikannya.

Langkah-langkahnya adalah sebagai berikut:

1.    Buka Packet Tracer, lalu pakai perangkat yang sesuai dengan table di bawah ini.

2.    Konfigurasi IP setiap PC.

3.    Lakukan konfigurasi R1.

Router con0 is now available

Press RETURN to get started.

Router>en                //perintah masuk ke privileged mode

Router#conf t            //perintah masuk ke global mode

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)# hostname R1           //untuk ganti hostname

R1(config)#int fa0/0            //masuk ke interface FastEthernet0/0

R1(config-if)#ip add 10.10.10.1 255.255.255.0 //masukkan ip address interface-nya

R1(config-if)#no sh                   //untuk menghidupkan port FastEthernet0/0

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R1(config-if)#int s0/0/0        //masuk ke interface Serial0/0/0

R1(config-if)#ip add 100.100.100.1 255.255.255.252  //masukkan ip address interface-nya

R1(config-if)#no sh                   //untuk menghidupkan port Serial0/0/0



%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

R1(config)#ip route 172.16.30.0 255.255.255.0 100.100.100.2       //set route ke network PC-B

R1(config)#ip route 192.168.0.0 255.255.255.0 100.100.100.2       //set route ke network PC-C

Untuk mengecek apakah routing-nya sudah ada atau belum, bisa melakukan perintah berikut ini

R1(config)#do sh ip route             //perintah untuk mengecek route-nya

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route

Gateway of last resort is not set

     10.0.0.0/24 is subnetted, 1 subnets

C       10.10.10.0 is directly connected, FastEthernet0/0

     100.0.0.0/30 is subnetted, 1 subnets

C       100.100.100.0 is directly connected, Serial0/0/0

     172.16.0.0/24 is subnetted, 1 subnets

S       172.16.30.0 [1/0] via 100.100.100.2

S    192.168.0.0/24 [1/0] via 100.100.100.2

R1(config)#

4.    Lakukan konfigurasi R2.

Router con0 is now available

Press RETURN to get started.

Router>en                //perintah masuk ke privileged mode

Router#conf t            //perintah masuk ke global mode

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname R2            //untuk ganti hostname

R2(config)#int fa0/0            //masuk ke interface FastEthernet0/0

R2(config-if)#ip add 172.16.30.1 255.255.255.0             //masukkan ip address interface-nya

R2(config-if)#no sh             //untuk menghidupkan port FastEthernet0/0

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R2(config-if)#int s0/0/1        //masuk ke interface Serial0/0/1

R2(config-if)#ip add 100.100.100.2 255.255.255.252  //masukkan ip address interface-nya

R2(config-if)#no sh                   //untuk menghidupkan port Serial0/0/1

%LINK-5-CHANGED: Interface Serial0/0/1, changed state to up

R2(config-if)#int s0/0/0        //masuk ke interface Serial0/0/0

R2(config-if)#ip add 200.200.200.1 255.255.255.252  //masukkan ip address interface-nya

R2(config-if)#no sh                   //untuk menghidupkan port Serial0/0/0

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

R2(config-if)#exit

R2(config)#ip route 10.10.10.0 255.255.255.0 100.100.100.1 //set route ke network PC-A

R2(config)#ip route 192.168.0.0 255.255.255.0 200.200.200.2       //set route ke network PC-C

R2(config)#exit

R2#

%SYS-5-CONFIG_I: Configured from console by console

Untuk mengecek apakah routing-nya sudah ada atau belum, bisa melakukan perintah berikut ini

R2#sh ip route             //perintah untuk mengecek route-nya

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route

Gateway of last resort is not set

     10.0.0.0/24 is subnetted, 1 subnets

S       10.10.10.0 [1/0] via 100.100.100.1

     100.0.0.0/30 is subnetted, 1 subnets

C       100.100.100.0 is directly connected, Serial0/0/1

     172.16.0.0/24 is subnetted, 1 subnets

C       172.16.30.0 is directly connected, FastEthernet0/0

S    192.168.0.0/24 [1/0] via 200.200.200.2

     200.200.200.0/30 is subnetted, 1 subnets

C       200.200.200.0 is directly connected, Serial0/0/0

R2#

5.    Lakukan konfigurasi R3.

Router con0 is now available

Press RETURN to get started.

Router>en                          //perintah masuk ke privileged mode

Router#conf t                      //perintah masuk ke global mode

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname R3                     //untuk ganti hostname

R3(config)#int fa0/0                      //masuk ke interface FastEthernet0/0

R3(config-if)#ip add 192.168.0.1 255.255.255.0              //masukkan ip address interface-nya

R3(config-if)#no sh             //untuk menghidupkan port FastEthernet0/0

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R3(config-if)#int s0/0/1        //masuk ke interface Serial0/0/1

R3(config-if)#ip add 200.200.200.2 255.255.255.252         //masukkan ip address interface-nya

R3(config-if)#no sh                   //untuk menghidupkan port Serial0/0/1

%LINK-5-CHANGED: Interface Serial0/0/1, changed state to up

R3(config-if)#exit

R3(config)#ip route 172.16.30.0 255.255.255.0 200.200.200.1          //set route ke network PC-B

R3(config)#ip route 10.10.10.0 255.255.255.0 200.200.200.1             //set route ke network PC-A

R3(config)#exit

R3#

%SYS-5-CONFIG_I: Configured from console by console

Untuk mengecek apakah routing-nya sudah ada atau belum, bisa melakukan perintah berikut ini

R3#sh ip route                         //perintah untuk mengecek route-nya

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

       * - candidate default, U - per-user static route, o - ODR

       P - periodic downloaded static route

Gateway of last resort is not set

     10.0.0.0/24 is subnetted, 1 subnets

S       10.10.10.0 [1/0] via 200.200.200.1

     172.16.0.0/24 is subnetted, 1 subnets

S       172.16.30.0 [1/0] via 200.200.200.1

C    192.168.0.0/24 is directly connected, FastEthernet0/0

     200.200.200.0/30 is subnetted, 1 subnets

C       200.200.200.0 is directly connected, Serial0/0/1

R3#

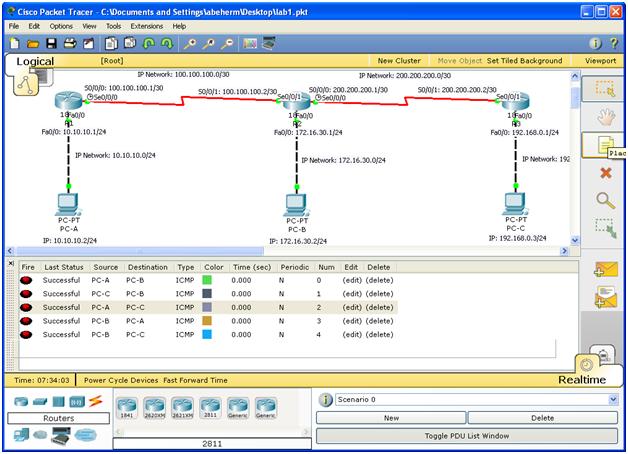

6. Setelah semua ter-set, lakukan pengiriman paket ke setiap perangkat agar kita bisa mengetahui sudah terkoneksi benar atau belum. Bila sudah seperti pada gambar di bawah ini, maka network kita bekerja dengan baik.

Selamat mencoba yaaa... SEMAANGAAAATTT!!!!
